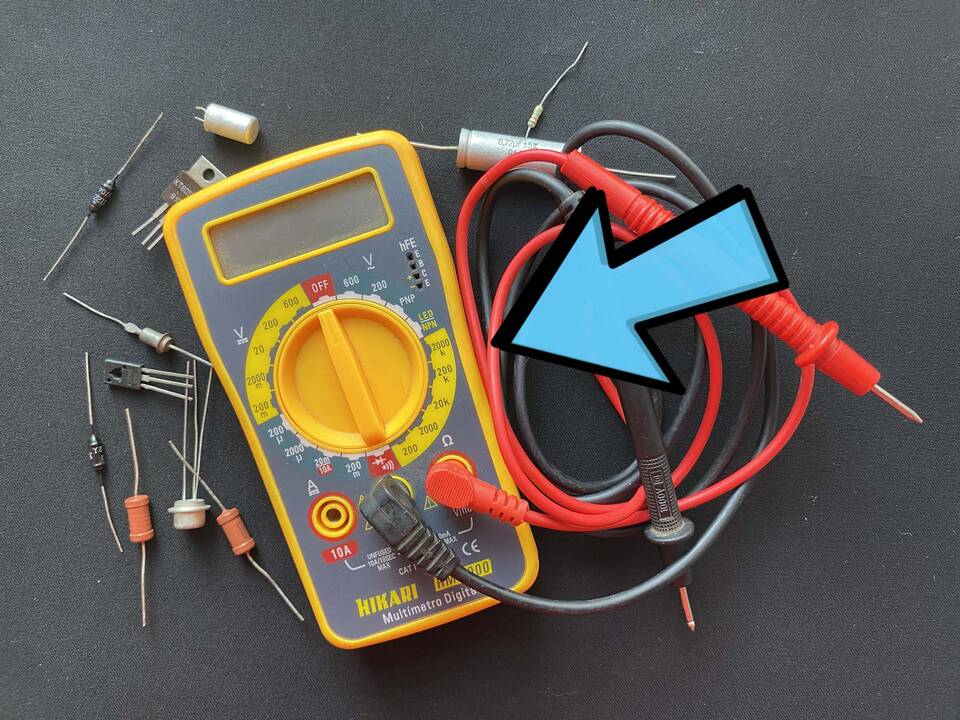

Мультиметр - это универсальный измерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Данная инструкция поможет вам освоить основные приемы работы с этим устройством.
Содержание
1. Подготовка мультиметра к работе
1.1. Компоненты мультиметра
- Цифровой или аналоговый дисплей
- Поворотный переключатель режимов
- Разъемы для щупов (COM, VΩmA, 10A)
- Измерительные щупы (красный и черный)
- Кнопка включения/выключения
1.2. Подключение щупов
| Разъем | Назначение |
| COM | Черный щуп (общий) |
| VΩmA | Красный щуп для напряжения, сопротивления, малых токов |
| 10A | Красный щуп для измерения больших токов |
2. Измерение напряжения
2.1. Постоянное напряжение (DCV)
- Установите переключатель в положение DCV
- Выберите диапазон выше предполагаемого напряжения
- Подключите черный щуп к минусу, красный - к плюсу
- Считайте показания с дисплея
2.2. Переменное напряжение (ACV)
- Переключите прибор в режим ACV
- Выберите диапазон 750V для сетевого напряжения
- Подключите щупы к контактам
- Полярность не имеет значения
3. Измерение силы тока
| Тип измерения | Процедура |
| Малые токи (до 200mA) | Используйте разъем VΩmA, последовательное подключение в цепь |
| Большие токи (до 10A) | Подключите красный щуп в 10A разъем, время измерения не более 10 секунд |
Важно:
Никогда не подключайте мультиметр в режиме измерения тока параллельно к источнику напряжения - это выведет прибор из строя.
4. Измерение сопротивления
- Выключите питание измеряемой цепи
- Установите переключатель в положение Ω
- Выберите подходящий диапазон
- Подключите щупы к выводам резистора
- Для точных измерений используйте режим прозвонки
5. Дополнительные функции
5.1. Прозвонка диодов
- Установите режим проверки диодов
- Подключите красный щуп к аноду, черный к катоду
- Исправный диод покажет падение напряжения 0.5-0.7В
5.2. Проверка целостности цепи
- Выберите режим прозвонки (значок звуковой волны)
- При сопротивлении менее 50 Ом раздастся звуковой сигнал
- Позволяет быстро проверять обрывы в цепях
5.3. Измерение температуры
Для моделей с термопарой: подключите датчик, выберите режим °C/°F, считайте показания.
6. Меры безопасности
- Перед измерениями проверяйте режим прибора
- Не превышайте предельные значения измеряемых величин
- При работе с высоким напряжением используйте изолирующие перчатки
- Не оставляйте прибор в режиме измерения сопротивления при подключении к цепи
- Своевременно заменяйте разряженную батарею
Рекомендация:
Для сложных измерений всегда сверяйтесь с инструкцией конкретной модели мультиметра, так как функционал может отличаться.
